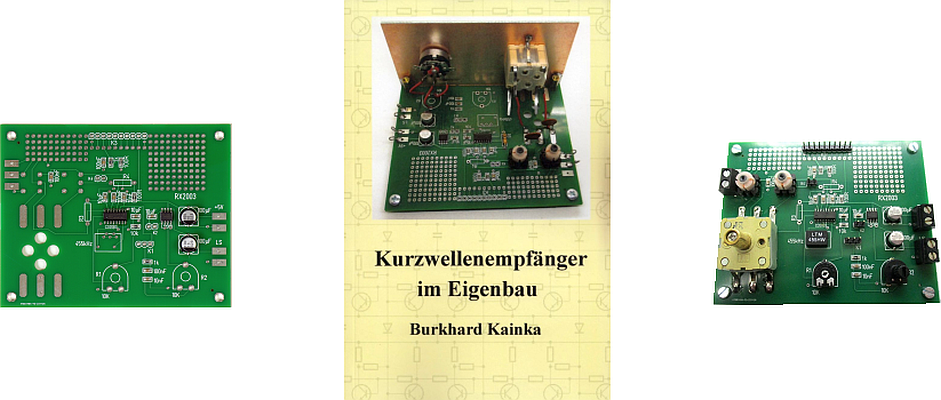

Suchbegriffe: Benutzername: Kennwort:   Möchten Sie sich registrieren?   Haben Sie Ihre Zugangsdaten vergessen?   Home   Produkte   Neuigkeiten   Support und Downloads   Prototypen und Serienfertigung   Über uns   Links Willkommen bei AK MODUL-BUS Ihr Partner rund um die Elektronik: - Platinenlayout, Bestückung, Prototypen und Serienfertigung - Spezialbauteilevertrieb - Interfacetechnik und Entwicklungssysteme - HF-und Röhrentechnik Bitte beachten Sie unsere neue Kontoverbindung. Bausatz für das JFET-Theremin Wir haben einen Bausatz mit allen Teilen für das JFET-Theremin von Burkhard Kainka entwickelt. Wer kein eigenes Gehäuse bauen will, für den haben wir zusätzlich einen schönen Acrylgehäuse-Bausatz im Programm. Universeller Kurzwellenempfänger im Eigenbau Burkhard Kainka hat ein neues Buch über einen universellen Kurzwellenempfänger im Eigenbau herausgebracht. Wir haben das Buch die Platine und den Bauteilesatz dafür. Neue Bücher im Programm Wir haben 2 neue Bücher über die Geschichte der Experimentierkästen ins Programm genommen. Unzählige Ingenieure, Wissenschaftler, Lehrer etc. haben ihren späteren Beruf durch den Kontakt mit den Experimentierkästen von KOSMOS, Philips etc. gewählt. Klaus Leder und Burkhard Kainka beschreiben in diesen beiden Büchern nahezu vollständig die Entwicklung der Experimentierkäste mit Schwerpunkt des deutschsprachigen Raums. Interessante Artikel im Shop Wir haben in den letzten Monaten wieder einige interessante Bauteile und Geräte ins Programm aufgenommen: Im einzelnen: 1.) Die abstimmbare MW-Rahmenantenne TECSUN AN-200, die eine preiswerte Alternative zu einer grossen Rahmenantenne ist. Sie hat einen eingebauten Drehko und kann per induktiver Kopplung (ohne galvanische Verbindung) oder mittels beigelegtem Klinkenkabel an einen MW-Empfänger angekoppelt werden. Die Antenne ist aus vielen Tests bekannt für eine Verbesserung der Empfangseigenschaften von MW-, Reise- und Weltempfängern einfach durch das “daneben stellen”! 2.) Ein kleiner Ferritstab, eine kleine Ferritantennen für LW und eine für MW. 3.) Neben unserer HF-Steckboard-Platine haben wir nun auch einseitig und doppelseitig Kupfer-kaschiertes Epoxid-Basismaterial für HF-Experimente 4.) Versilberter Schaltdraht in 0,5mm, 0,8mm und 1,0mm Stärke zum Wickeln von HF-Luftspulen u.a. Verwendungen im HF-Bereich 5.) Ein hochwertiges bipolares EMI-DC-Filter für symmetrische Gleichspannungen bis zu +/-50V, 2A Belastbarkeit. Das Filter ist kleiner als unsere bisherigen EMI-DC-Filter, da wir einige wenig benötigte Teilzweige für Röhrenversuche weggelassen haben. Es kann ebenfalls mit einem Weißblech-Abschirmgehäuse zusätzlich abgeschirmt werden. 6.) Die hochwirksamen EMI-Netzfilter von AUTH, die wir aus positiven Kundenbewertungen zur Reduktion von HF-Störungen für netzbetriebene Geräte ins Programm genommen haben. Eine nochmals erhöhte Sperrwirkung hat das Filter EMD503 7.) einige neue Bücher von Burkhard Kainka 8.) Das Lernpaket Mikrocontroller jetzt mit USB-Anschluss! das Begleitbuch von Burkhard Kainka und als Bundle Lernpaket Mikrocontroller + Buch "Mikrocontroller-Praxis ATTINY 85" 9.) Der beliebte und bewährte Bauteiletester in einer preiswerteren Version mit zusätzlichen Testoptionen 10.) Eine Morsetaste mit integriertem Morsetrainer-Programm von Burkhard Kainka 11. ) Wir haben einen stark verbesserten AM-Modular 2 zur Weiterverwendng von MW-Radios entwickelt. Alle MW-Frequenzen nun per Taster im 9/10 kHz-Raster durchstimmbar und quarzstabil, Eingangsempfindlichkeit nun 1Vss. 12: )Ein neuer 3-Kanal Frequenzgenerator von 8 kHz...150MHz, einstellbar per USB-Seriell-Adapter, Festfrequenzen abspeicherbar, Firmware per Bootloader aufrüstbar, Windows Steuerprogram etc... Hochspannungsnetzteil 500V/250mA Für engagierte und erfahrene Elektroniker bieten wir einen anspruchsvollen Bausatz für ein linear geregeltes und störungsarmes Hochspannungs-Labornetzteil 0...500V/0...250mA mit max. 65W Dauer-Ausgangsleistung. Das Gerät ist eine stark überarbeitete und verbesserte Version eines Gerätes aus den 80er Jahren. Insbesondere die Sicherheitsaspekte wurden an die aktuellen Gegebenheiten angepasst. Ersatzteile für KOSMOS Elektronik-Baukästen der X-Labor-Serie und Kosmotronik-System Wir haben uns einen kleinen Vorrat den Original-Bauteilen identisch oder nahe kommenden Komponenten der berühmten KOSMOS Elektronik-Baukästen der 70er und 80er Jahre angelegt. Die vorrätigen oder beschaffbaren Teile können Sie diesem PDF entnehmen. Bestellung formlos per FAX oder Email. Die RLC-Boxen Es gibt eine Standard-Version (rot) mit etwas einfacheren Polklemmen, Drehknöpfen und einem etwas eingeschränkten Widerstandsbereich mit Festwiderständen. Die Deluxe-Version (blau) hat neben den etwas hochwertigeren Polklemmen und Drehknöpfen vor allen Dingen ein per 1:10 Feintrieb an 2 10-Gang Wendelpotis einstellbaren Widerstandbereich im Bereich 10 Ohm...100 kOhm. Von 120 kOhm bis 10 MegOhm werden dann Festwiderstände im E12-Raster eingesetzt. Beiden Varianten gemeinsam ist die Zusammenschaltung der auch isoliert nutzbaren Widerstands-, Kondensator- und Induktivitäts-Komponenten zu RC-Zeitgliedern, Hoch- und Tiefpass-Filtern 1. und 2. Ordnung, Bandpass- und Bandsperre sowie Serien- und Parallel-Schwingkreis. Dadurch wird die RLC-Box zum universellen Hilfsmittel zum schnellen Aufbau oder Feinabstimmung von Filterstufen, Zeitgliedern etc. Lernpaket “Messen, Steuern, Regeln mit ELEXS-USB” neu aufgelegt mit Online-Kurs von Burkhard Kainka! Anlässlich der Corona-Krise und der aktuellen Kontakteinschränkungen ist es vielleicht eine gute Idee, sich mal wieder tiefer mit Software und Elektronik zu beschäftigen. Vielleicht hat der eine oder der andere jetzt etwas mehr Zeit und kann sich einmal in Ruhe tiefer hineinbohren. Wir haben dazu ein altes Lernpaket aktualisiert und mit der aktualisierten Software für Windows 7/8/10 ausgestattet. Burkard Kainka hat dazu ein Online-Kurs ins Netz gestellt. Referenz-Kondensatorn [REFERENCE-CAPS] Zum Abgleich von Kapazitäts-Messgeräten bzw. Multimetern haben wir ein Satz aus 6 ausgemessenen Kondensatoren entwickelt. Es handelt sich um hochwertige Folienkondensatoren mit 1% Toleranz (ab 10µF:5%) im Bereich von 1nF...100µF. Ein “Röhren-Theremin” von Burkhard Kainka auf Kickstarter Das Theremin war das erste elektronische Musikinstrument und feiert im nächsten Jahr seinen 100. Geburtstag. Aus diesem Anlass haben wir Burkhard Kainka gebeten, ein spielbares Theremin auf Röhrenbasis zu entwickeln. Unser Ziel war, die Funktion des Theremins möglichst nah an der Originalschaltung zu realisieren und gleichzeitig ein optisch ansprechendes Gerät zu bauen, das sich auch in einer Vitrine oder auf einem Ehrenplatz im Labor sehen lassen kann. Dabei wurde wie bei allen unseren Röhren-Projekten darauf geachtet, daß keine gefährlichen Anodenspannungen verwendet werden (hier: 40V Gleichspannung) und man nur ein einziges 12V-Netzteil für das Theremin braucht. Hier wird allerdings ein (mitgeliefertes) Spezial-Netzteil mit Erdverbindung verwendet, da dies für die Funktion eines Original-Theremins zwingend notwendig ist. Die vierteilige Entwicklungsgeschichte des Röhren-Theremins kann hier nachgelesen werden: Teil 1 Teil 2 Teil 3 Teil 4 Die Kickstarter-Kampagne läuft bis zum 19. April 2019 und ist hier erreichbar (ebenfalls mit einem Video/Text auf Englisch) Viele neue Artikel im Shop Wir haben nach ausgiebigen Tests einige neue, für den Hobby-Elektroniker interessante Artikel in unseren Shop aufgenommen. Die meisten davon gehören in den Bereich “Every maker should have one...” und sind dort auch schon in dergleichnamigen Playlist in unserem YouTube-Kanal veröffentlicht worden Im einzelnen: Ein geniales Mini Speicher-Oszilloskop Ein stark verbesserter Mini XR-2206 Funktionsgenerator. Ein preiswertes Lötkolben-Temperaturmessgerät. Es wurden Sortimente von E24-Werte Metallfilm-Widerständen, Keramik- und Elektrolyt Kondensator aufgenommen. Eine Keramik- und Silikon-Lötunterlage Ein Satz Mini-Klemmhaken Verbindungsleitungen Eine Quarzfassung HC49U für Wechselquarze und ein EMI-Weissblechgehäuse in 2 Höhen. Steckboardplatine mit 840 Lötpads Jetzt ist auch die grosse Steckboardplatine mit 840 Kontakten verfügbar. 3 neue EMI-Filter wurden aufgenommen Diese hochwertige EMI-DC-Filter ist für Anwendungen gedacht, in denen eine von allen Störquellen befreite Gleichspannung für empfindliche Messschaltungen, HF-Baugruppen, Röhrenschaltungen etc. benötigt wird.. Neu: Rahmenantenne 500 mm für MW und LW Wir haben eine optisch ansprechende Rahmenantenne aus Acrylglas aus eigener Produktion ins Programm genommen. Hiermit gelingt Detektorempfang im MW- und LW-Bereich auch in Zeiten der vielerorts abgeschalteten Ortssender! Die Rahmenantenne wurde auf höchste Güte bei noch als harmonisch empfundenen Proportionen entwickelt. Der Rahmen besteht aus gelasertem Acrylglas. Wahlweise HF-Litze (90x0,1mm) mit minimalem Skin-Effekt oder 1 mm Kupferlackdraht mit minimalem Proximity-Effekt werden für die Wicklung verwendet. Die Induktivität ist passend zur Abstimmung mit einem 500 pF-Drehkondensator gewählt worden. Eine Festinduktivität als Verlängerungsspule erweitert den Empfangsbereich auf den LW-Bereich. Das Empfangssignal steht an 4 mm Polklemmen getrennt für MW und LW zur Verfügung. Es kann mittels 4 mm Laborkabeln oder an den Polklemmen angeklemmtem Draht auf einen Abstimm-Drehko (z.B. unser VCAP4 oder auf unser Magnetantennen-Abstimmgerät Antennen-Tuner1 bzw. Antennen-Tuner2 zur Vervollständigung des Schwingkreises geleitet werden. Die Rahmenantenne wird als Fertiggerät oder als Bausatz geliefert. Für den Bausatz können Sie eine detaillierte deutsche und englische Aufbauanleitung herunterladen und sich den Aufbau in einem YouTube-Video anschauen. Ergänzend gibt es eine Allgemeine Beschreibung auf YouTube Detektorempfänger und Zubehörteile Bei diesem vielseitig verwendbaren Detektorempfänger wurden alle Erkenntnisse der letzten Jahre über den Bau eines leistungsstarken Detektors berücksichtigt. Ein zuschaltbarer Puffer- und Audio-Verstärker sowie eine geregelte Vorstrom-Erzeugung für die Detektordiode ermöglicht ein schrittweises Herantasten bis hin zum rein passiven "echten" Detektorempfang. Damit lassen sich auch Kopfhörer mit ungünstigen Impedanzen, Piezo-Hörer bis hin zu Lautsprechern anschliessen. Durch einen integrierten NF-Übertrager (1:50 bzw. 1:200) lassen sich mittel- bis hochohmige Kopfhörer optimal an die Schwingkreis-Impedanz anpassen, was ansonsten eins der Hauptprobleme beim echten, rein passiven Detektorempfang ist.Der Detektor selbst wird auf einem kleinen integrierten Steckboard aus dem beiliegenden Bauteileset aufgebaut. Dadurch lassen sich auch vielfältige Experimente mit Ein- oder Zweiweg-Gleichtung, Vorstrom-Einspeisung, verschiedenen Filterkondensatoren etc. durchführen. Ein Bauteile-Starterkit und eine ausführlichen Bedienungsanleitung, Excel-Tabellen und PDF-Dokumenten runden die Ausstattung ab. Röhrennetzteile Auf Anfrage vieler Kunden haben wir neue Labornetzteile für Röhrenversuche entwickelt. Bei allen Netzteilen ist die Ausgangsspannung stufenlos einstellbar und linear geregelt, so daß keine HF-Störungen eingestreut werden können.. Im einzelnen gibt es 3 Anodenspannungs-Netzteile mit 12...60V, 60...120V und 120...240V Ausgangsspannung und jeweils 50 mA Stromlieferfähigkeit. Für die Heiz-Spannungsversorgung wurden einige Besonderheiten berücksichtigt: - Die Ausgangsspannung wird zur Schonung der Röhrenheizung langsam hochgefahren - Mit einem Ausgangsspannungs-Bereich von 1,25...12,6V können praktisch alle herkömmlichen Röhren versorgt werden - Je nach Spannungs-Bereich (6V/12V) können bis zu 2A/1A Dauerstrom entnommen werden - Die über ein RC-Glied gefilterte Gleichspannung vor dem Spannungsregler steht an einem Anschluß für Hilszwecke wie z.B. Gitterspannungs-Erzeugung separat zur Verfügung Die Netzteile sind fertig aufgebaut und einzeln getestet. Mit Ausnahme des 240V-Netzteils gibt es für alle Varianten einen Gehäuse-Bauteilesatz mit allem notwendigem Zubehör. Neue Antennen-Abstimmboxen für resonante Magnet-Antennen Eine detaillierte Beschreibung auf unserem YouTube-Kanal Auf Wunsch vieler Anwender haben wir 2 hochwertige Abstimmboxen mit Drehko- bzw. Kapazitätsdioden-Abstimmung für Ferrit-, Schleifen-, Loop- und alle anderen Arten von Magnetantennen entwickelt. Beide Geräte sind auf höchste erzielbare Güte ausgelegt und universell von ca. 5 Hz... 30 MHz einsetzbar und eignen sich daher zum Empfang vom ELF-/ULF-Bereich über LW und MW bis zu den höheren KW-Bändern. Die Antenne wird mittels hochwertiger Hirschmann Polklemmen per Bananenstecker oder Klemmung angeschlossen. Es können durch den 19mm-Abstand auch direkt unsere SPIDERWEB-KITs Flachspulen-Antennen oder andere Antennen mit 4mm-Bananensteckern im 19mm-Abstand eingesteckt werden, wie z.B. die demnächst lieferbaren Loop- und Rahmenantennen. Die Abstimmung erfolgt beim Antennen-Tuner1 mittels 4 Kapazitätsdioden hochgenau über eine stabilisierte Spannung mittels 10-Gang-Wendelpoti. Beim Antennen-Tuner2 wird mittels unseres Folien-Drehkos und einem grossen Drehknopf abgestimmt. Für feinfühligere Abstimmung kann die Variante Antennen-Tuner2-GEAR mit einem aufgesetzten 1:6 Feintrieb genutzt werden. Den Antennen-Tuner1 gibt es in zwei Varianten mit unterschiedlichen Kapazitätsdioden mit einem Kapazitätsbereich von 30...500pF oder von 20...50pF. Beim Antennen-Tuner2 kann mittels Schiebeschalter vom Kapazitätsbereich von 30...560pF oder von 30...70pF umgeschaltet werden. Das Ausgangssignal wird mittels eines JFET BF545A hochohmig (10 MOhm) vom Schwingkreis abgegriffen und gepuffert an Bananenbuchsen oder einer BNC-Buchse zur Weiterverarbeitung bereitgestellt. Die Betriebsspannung für den JFET wird mittels einer kleinen 12V-Batterie (Betriebszeit ca. 20...30 Stunden) oder einer per Anschlussklemmen zugeführten externen 12V-Spannungsquelle zugeführt. Eine LED zur Betriebs- und Batteriespannungskontrolle ist ebenfalls integriert. Antennen-Bauteile für LW, MW und KW Wir erweitern z.Zt. stark unser Angebot zum Bau von Antennen für die Rundfunk-Bereiche LW, MW und KW mit vielen neuen Bauteilen und Bausätzen: - Ferrit-Antenne 200x10mm mit LW- und MW-Spule incl. Koppel- bzw. Rückkopplungs-Wicklung (!) - Ferritstab 200x10mm für LW und MW - Ferritstab 150x80 für KW-Anwendungen bis ca. 10 MHz (!) verwendbar - HF-Litzen für den Bau von LW-, MW- und KW-Spulen höchster Güte (für Ferritantennen, Flachspulen und Rahmenantennen) - Flachspulen-Bausätze In Vorbereitung und in ca. 4 Wochen erhältlich sind zwei hochwertige Abstimmboxen mit Kapazitätsdioden bzw. Drehko und Feintrieb 1:10 bzw. 1:6. Weiter geplant für die 2. Jahreshälfte ist ein Bausatz für eine höchstwertige Rahmenantenne, ein Baukasten-System für die verschiedenen Empfangs-Techniken vom Detektor bis zum Superhet und einiges mehr. Erläuterungen zum Gebrauch und Selbstbau gibt es in einem speziellen Bereich auf unserem YouTube-Kanal Röhrenadapter für Steckboards [Tube-Adapters for Breadboards] Mit diesen Adapterboards können Sie Röhren mit Miniatur-(Pico/B7G), Oktal, Noval oder Magnoval-Sockel auf Steckboard- oder Lochrasterplatinen verwenden. ein Video auf YouTube Adapter für SMD-ICs [Breakout-PCB for SMD ICs] Adapterplatinen für alle gängigen SOT, SO, SOP, SSOP, TSSOP, QFN und TFQP-ICs Laborzubehör In dieser Gruppe sammeln wir alle nützlichen Werkzeuge, Adapter und sonstiges Laborzubehör, das sich bei uns als praxistauglich und hilfreich erwiesen hat und ein gutes Preis-/Leistungsverhältnis hat. Alle Artikel werden nach und nach auf unserem YouTube-Kanal in der Video-Serie “Every maker should have one...” beschrieben. Für Fragen und Anregungen dazu haben wir extra ein Unterforum in unserem deutschen und englischen Forum eingerichtet. Leerplatinen für eigene Projekte Deutscher und englischer YouTube Kanal Unser deutsch- und englischsprachiges Forum Für technische Fragen, Probleme und Anregungen zu unseren Produkten besuchen Sie unser Forum. For technical questions, problems or suggestions concerning our products visit our forum Experimentiersysteme In dieser Rubrik finden Sie Experimentier- und Lernpakete. Das Experimentiersystem Röhrentechnik RT100 mit Handbuch in deutsch und englisch. Interfaces zum Messen, Steuern und Regeln. Unser Komplettpaket Lärm kann zur Messung von Lärmbelastungen aller Art verwendet werden. Sie können damit z.B. Flug-, Bahn- oder Straßenlärm messen. Raspberry-Pi Zusatzkit für das Komplettpaket Lärm. Entwicklungssysteme Für Entwicklungen, Prototypenbau, Aus-, Weiter- und Fortbildung, aber auch für Anwendungen im Hobby und Freizeitbereich finden Sie hier die richtigen Systeme. Das Entwicklungssystem SPARROW und das Arduino-kompatibles Entwicklungssystem MODUL-LINO Restposten In dieser Gruppe finden Sie günstige Produkte aus Überbeständen unserer Produktion. FRANZIS-Lernpakete Es wurde ein neues Lernpaket aus dem Franzis-Verlag aufgenommen!! TREMULANT Vibrato lernen für Musiker Bücher und Sonderhefte Das Buch Radiobau-Miniprojekte wurde im Shop aufgenommen . Bauelemente Wir erweitern ständig unser Bauteilangebot mit interessanten oder schwer erhältlichen Bauteilen. Bausätze Auf vielfachen Wunsch unserer Kunden bieten wir einige Produkte aus unserm Programm auch als Bausatz an. BK1068 Breakout-Board Der BK1068 ist ein FM-Empfänger mit HF-Vorstufe, interner Abstimmung, digitalem Signalprozessor sowie Lautstärkeeinstellung und NF-Endverstärker für Kopfhörer oder Lautsprecher. Das IC wurde als Scanner-Radio für Kopfhörerempfang entwickelt und entspricht bis auf die Gehäuseform dem BK1079. Prototypen und Serienfertigung Wir bestücken, löten und testen für Sie Platinen vom Einzelstück bis zur Serie. Sie haben eine Schaltung und benötigen einen Partner der Ihnen die Schaltpläne und das Platinen-Layout zeichnet, die Bauteile beschafft und den Prototyp lötet, nach dem Testlauf kleine bis mittlere Serien fertigt, dann sind Sie bei uns an der richtigen Adresse. SIOSLAB-Interface Das SIOSLAB Interface mit USB und RS232/COM Anschluss löst die drei Interfaces SIOS, CompuLAB und CompuLAB USB ab. Es beinhaltet die Betriebssysteme vom CompuLAB und SIOS. Ein dritter Betriebsmodus ist für weitere Firmware reserviert und kann für Spezialanwendungen verwendet werden. Windows 8 32 und 64Bit kompatibel. Radio SI4735 Dieses Radio-Modul mit USB-Steuerplatine ist ein vollständiger PC-gesteuerter Empfänger mit dem SI4735. Das Radio-Modul ist auf eine Fassung gesetzt und kann daher für andere Versuche z.B. für die Steuerung mit einem Mikrocontroller entnommen werden. Der SI4735 ist ein voll integrierter AM/FM-Empfänger mit HF-Vorstufen, interner Abstimmung und Digitalem Signalprozessor. Das Modul lässt sich wahlweise als UKW-FM-Empfänger mit Stereo und RDS oder als AM-Empfänger für LW, MW und KW initialisieren. Glyn High-Tech Distribution Wir liefern Produkte vom High-Tech Distributor GLYN. Eine Auswahl finden Sie hier. Produkte die nicht im Shop gelistet wurden können auf Anfrage geliefert werden. Kontakt | Unsere AGBs | Impressum | Datenschutzbestimmungen/DSGVO
